חוקי קירכהוף

מבוא לחוקי קירכהוף

חוק קירכהוף הוא אחד מעקרונות היסוד שכל תלמיד חשמל חייב להבין. חוקי קירכהוף (באנגלית: Kirchhoff’s Law), הידוע גם בשם חוקי המעגלים של קירכהוף, הוא מערכת כללים המתארת את התנהגותם של מעגלים חשמליים.

חוק קירכהוף מבוסס על עקרון שימור האנרגיה והמטען. במעגל סגור, כמות האנרגיה והמטען שנכנסים למעגל חייבת להיות שווה לכמות שיוצאת מהמעגל. קירכהוף מספק דרך לנתח ולחשב את ההתנהגות של מעגלים חשמליים על ידי יישום עקרונות אלה.

מהו חוק המתחים של קירכהוף?

חוק המתח של קירכהוף הוא אחד משני החוקים המרכיבים את חוקי המעגלים של קירכהוף. החוק קובע כי סכום המתחים סביב כל לולאה סגורה במעגל חייב להיות אפס.

כדי להבין את חוק המתחים, דמיינו לולאה סגורה במעגל שמתחילה ומסתיימת באותה נקודה. כאשר זרם זורם במעגל, הוא נתקל בנפילות מתח, שהן תוצאה של התנגדות הרכיבים במעגל. על פי חוק המתחים, סכום נפילות המתח הללו סביב הלולאה חייב להיות שווה לאפס.

חוק המתחים הוא כלי חיוני לניתוח מעגלים עם לולאות מרובות. על ידי החלת החוק על כל לולאה במעגל, נוכל לחשב את המתחים והזרמים במעגל.

הבנת חוק הזרמים של קירכהוף

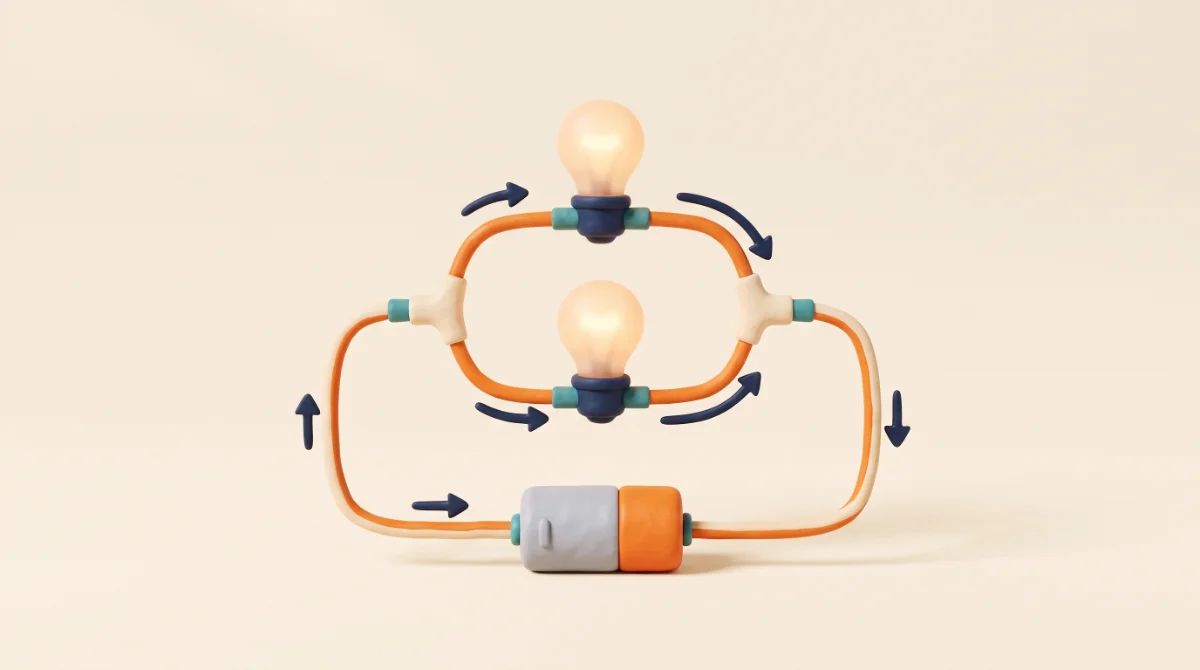

חוק הזרמים של קירכהוף הוא החלק השני של חוקי המעגלים של קירכהוף. החוק קובע כי סכום הזרמים הנכנסים לצומת במעגל חייב להיות שווה לסכום הזרמים היוצאים מהצומת.

כדי להבין את החוק, דמיינו צומת במעגל, שהוא נקודה שבה מחוברים שני רכיבים או יותר. הזרם הכולל הזורם לתוך הצומת חייב להיות שווה לזרם הכולל הזורם מתוך הצומת.

הזרמים הוא כלי חיוני לניתוח מעגלים עם ענפים מרובים. על ידי החלת החוק על כל צומת במעגל, נוכל לחשב את הזרמים והמתחים במעגל.

הסבר על כלל הלולאה של קירכהוף

חוק הלולאה של קירכהוף, הידוע גם בשם החוק השני של קירכהוף, הוא דרך נוספת לציין את חוק המתחים. חוק הלולאה קובע כי הסכום האלגברי של נפילות המתח סביב כל לולאה סגורה במעגל חייב להיות אפס.

כדי להחיל את כלל הלולאה, עלינו לבחור כיוון עבור הלולאה ולהקצות סימן לכל נפילת מתח בהתבסס על כיוון הזרם. אם הזרם זורם בכיוון הלולאה, ירידת המתח חיובית. אם הזרם זורם בכיוון ההפוך, ירידת המתח שלילית.

על ידי סיכום נפילות המתח סביב הלולאה, בהתחשבות בסימנים, ניתן לקבוע אם הסכום שווה לאפס. אם הסכום אינו אפס, קיימת שגיאה בניתוח המעגל.

חוק קירכהוף בניתוח מעגלים

כדי ליישם את חוק קירכהוף בניתוח מעגלים, עלינו לבצע כמה צעדים פשוטים. ראשית, עלינו לזהות את הצמתים ואת לולאות במעגל. לאחר מכן, עלינו להקצות כיוון לזרימה הנוכחית בכל רכיב ולבחור כיוון עבור כל לולאה.

לאחר שזיהינו את הלולאות ואת ההוראות שהוקצו, נוכל להחיל את חוק המתחים ואת חוק הזרמים על כל לולאה וצומת, בהתאמה. על ידי פתרון המשוואות המתקבלות, ניתן לקבוע את המתחים והזרמים במעגל.

חוק קירכהוף הוא כלי רב עוצמה לניתוח מעגלים מכל מורכבות. עם זאת, זה יכול להיות מאתגר ליישם במקרים מסוימים, כגון מעגלים עם רכיבים לא ליניאריים או מעגלים עם אותות משתנים בזמן.

טעויות נפוצות ביישום חוק קירכהוף

טעות נפוצה אחת ביישום חוק קירכהוף היא לשכוח להקצות כיוון לזרימה הנוכחית בכל רכיב. ללא כיוון, אי אפשר לקבוע את הסימן של ירידת המתח, אשר יכול להוביל לטעויות בניתוח.

טעות נפוצה נוספת היא לשכוח לכלול את כל הרכיבים במעגל בעת החלת חוק קירכהוף. כל רכיב במעגל חייב להיכלל בניתוח כדי להבטיח כי עקרונות שימור האנרגיה והמטען מרוצים.

לבסוף, חיוני לבדוק שוב את החישובים ולוודא כי התוצאות הסופיות הגיוניות. אם המתחים או הזרמים המחושבים הם מחוץ לטווח הצפוי, ייתכן שיש שגיאה בניתוח.

פתרון מעגלים מורכבים באמצעות חוק קירכהוף

ניתן להשתמש בחוק קירכהוף כדי לפתור מעגלים בכל סיבוכיות. החל מסדרות פשוטות ומעגלים מקבילים ועד למעגלים מורכבים עם לולאות וצמתים מרובים. עם זאת, ככל שהמורכבות של המעגל גדלה, כך גדל גם הקושי של הפתרון.

כדי לפתור מעגלים מורכבים באמצעות חוק קירכהוף, חיוני לפרק את המעגל למעגלים קטנים וניתנים לניהול. על ידי ניתוח כל תת-מעגל בנפרד ולאחר מכן שילוב התוצאות, ניתן לקבוע את המתחים והזרמים במעגל כולו.

טכניקה שימושית נוספת לפתרון מעגלים מורכבים היא להשתמש בסימולטורים מעגלים, שהם כלי תוכנה שיכולים לדמות את ההתנהגות של מעגלים חשמליים. ניתן להשתמש בסימולטורים של מעגלים כדי לאמת את תוצאות הניתוח ולחקור תצורות מעגלים שונות.

תרגיל לדוגמה מקורס פיזיקה חשמל ומגנטיות

יישומים בעולם האמיתי של חוק קירכהוף

לחוק קירכהוף יש יישומים רבים בעולם האמיתי בהנדסת חשמל, החל מתכנון מעגלים עבור התקנים אלקטרוניים וכלה בניתוח ההתנהגות של רשתות חשמל.

לדוגמה, חוק קירכהוף משמש בתכנון מעגלים אלקטרוניים, כגון מגברים, מסננים וספקי כוח. על ידי ניתוח התנהגות המעגל באמצעות חוק קירכהוף, מהנדסים יכולים לייעל את ביצועי המעגל ולוודא שהוא פועל כראוי.

חוק קירכהוף משמש גם בניתוח רשתות חשמל, שהן רשתות מורכבות של רכיבים חשמליים המפיצים כוח חשמלי על פני שטחים גדולים. על ידי החלת חוק קירכהוף על רשת החשמל, מהנדסים יכולים להבטיח שהחשמל מופץ ביעילות ובאמינות.

חוק קירכהוף וחוק אוהם – כיצד הם עובדים יחד

חוק קירכהוף וחוק אוהם הם שני עקרונות יסוד של הנדסת חשמל הפועלים יחד כדי לתאר את התנהגותם של מעגלים חשמליים. הראשון – חוק אוהם קובע כי הזרם הזורם דרך רכיב הוא ביחס ישר למתח על פני הרכיב וביחס הפוך להתנגדות הרכיב.

חוק קירכהוף, לעומת זאת, מספק דרך לנתח מעגלים שיש להם יותר מרכיב אחד. על ידי החלת חוק קירכהוף על המעגל, ניתן לקבוע את המתחים והזרמים במעגל, אשר לאחר מכן ניתן להשתמש בהם כדי לחשב את ההספק המתפזר על ידי כל רכיב.

הן חוק קירכהוף והן חוק אוהם חיוניים להבנה ולתכנון של מעגלים חשמליים. על ידי שילוב עקרונות אלה, מהנדסים יכולים לייעל את הביצועים של מעגלים חשמליים ולהבטיח שהם פועלים כראוי.

מסקנה

חוק קירכהוף הוא עיקרון בסיסי בהנדסת חשמל המספק דרך לנתח ולחשב את התנהגותם של מעגלים חשמליים. על ידי החלת חוק קירכהוף על מעגל, נוכל לקבוע את המתחים והזרמים במעגל ולהבטיח את עקרונות שימור האנרגיה והמטען.
